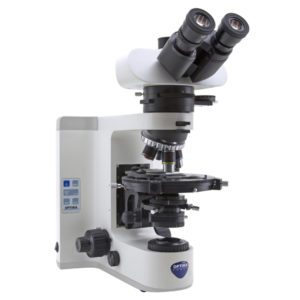

SERIE POL Microscopios de polarización de laboratorio de rutina e investigación
La microscopía de luz polarizada es una técnica de microscopía óptica que involucra luz polarizada. Las técnicas simples incluyen la iluminación de la muestra con luz polarizada. La luz incidente o directamente transmitida puede, opcionalmente, bloquearse con un polarizador orientado a 90 grados con respecto a la iluminación. Estas técnicas de iluminación se usan más comúnmente en muestras birrefringentes donde la luz polarizada interactúa fuertemente con la muestra y genera contraste con el fondo. La microscopía de luz polarizada se usa ampliamente en mineralogía óptica.
A medida que la luz polarizada pasa a través de una muestra birrefringente, la diferencia de fase entre las direcciones rápida y lenta varía con el grosor y la longitud de onda de la luz utilizada. La diferencia de camino óptico (opd) se define como
o pag. d. = Δ siguiente
donde t es el espesor de la muestra.
Esto conduce entonces a una diferencia de fase entre la luz que pasa en las dos direcciones de vibración de
δ = 2 π ( Δ siguiente / λ )
Por ejemplo, si la diferencia de camino óptico es λ / 2 , entonces la diferencia de fase será π , por lo que la polarización será perpendicular a la original, lo que dará como resultado que toda la luz pase a través del analizador para polaridades cruzadas. Si la diferencia de camino óptico es nx λ, entonces la diferencia de fase será 2 nx π, por lo que la polarización será paralela a la original. Esto significa que ninguna luz podrá pasar a través del analizador al que ahora está perpendicular. El gráfico de Michel-Levy surge cuando la luz blanca polarizada pasa a través de una muestra birrefringente. Si la muestra tiene un grosor uniforme, solo una longitud de onda específica cumplirá la condición anterior descrita anteriormente y será perpendicular a la dirección del analizador. Esto significa que en lugar de ver luz policromática en el analizador, se habrá eliminado una longitud de onda específica. Esta información se puede utilizar de varias maneras:
– Si se conoce la birrefringencia, entonces se puede determinar el espesor, t, de la muestra
– Si se conoce el espesor, entonces se puede determinar la birrefringencia de la muestra
A medida que aumenta el orden de la diferencia de camino óptico, entonces es más probable que más longitudes de onda de luz serán eliminadas del espectro. Esto da como resultado que la apariencia del color se “lava”, y se vuelve más difícil determinar las propiedades de la muestra. Sin embargo, esto solo ocurre cuando la muestra es relativamente gruesa en comparación con la longitud de onda de la luz.
